급식실 조리흄 걱정없는 놀라운 변화 '우리학교가 달라졌어요!!!' 환기 불량 탈출기
송유성[솔바]
2022. 2. 5. 20:24
1. 도면을 분석하여 설계상태의 용량적정성을 분석한다
종전 덕트의 설계상 과부족으로 설계되어 시공되어서 실제사용시 덕트 용량부족으로 인한 환기불량이 발생된 상황임 시공전모습
[준공완료한 도면을 설계검토하여 분석한결과 전체 물라인 배기덕트가 부족한것으로 분석됨]
급식실의 후드풍량을 설계할때 설계기준을 근거로 준공완료된 후드면적을 계산 풍량전환하여 덕트크기를 인출하여 제설계를 통해 배기라인을 신설로 유도하는것이 타당하다고 판단

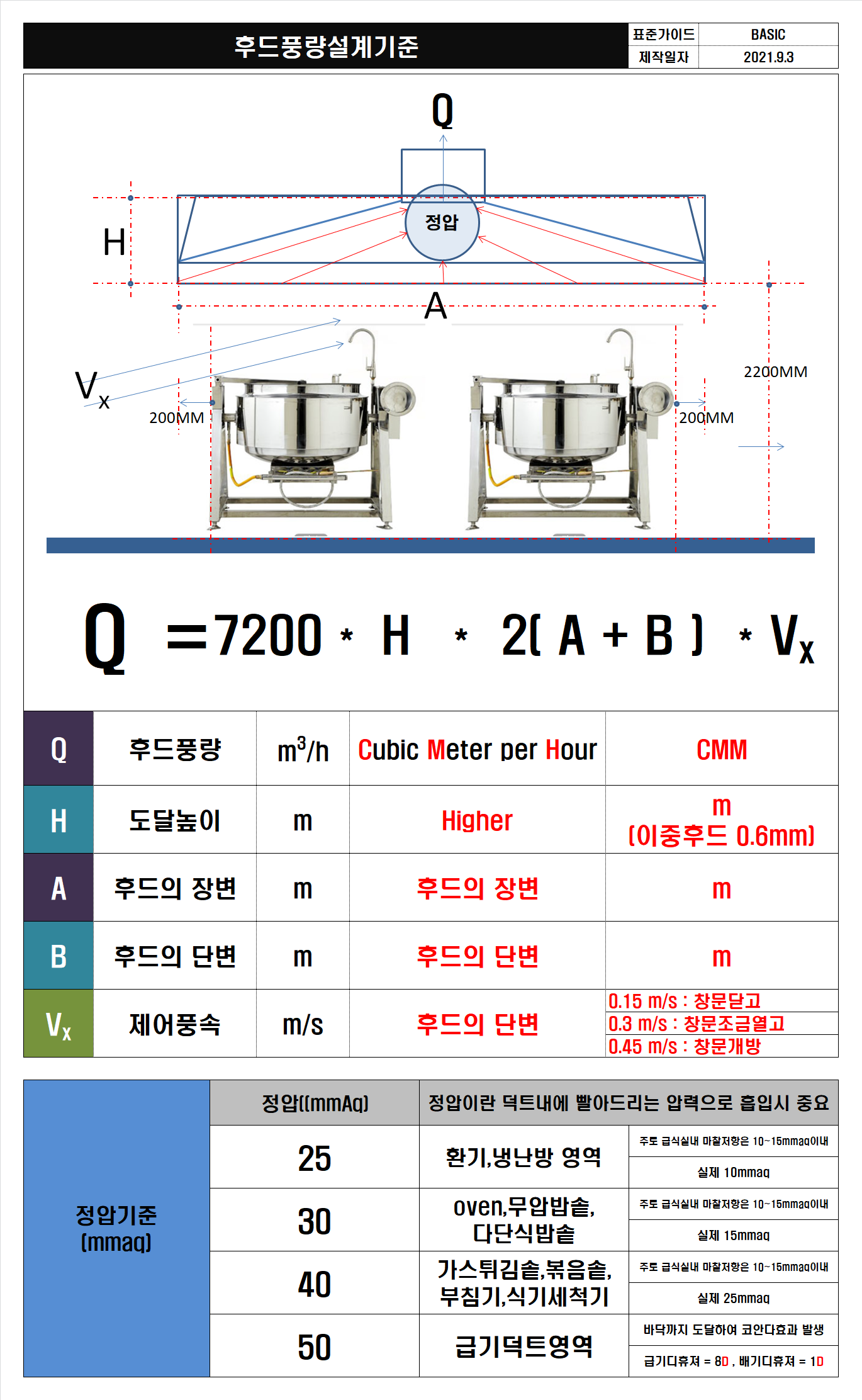

학교급식실 후드풍량계산은 아래의 설계기준으로 분석및 시공하였습니다. 후드풍량 설계기준
분석도면과 일치하게 시공하였는지 볼까요 ? 시공후 모습 ]
덕트수평배관시공하면서 부분 소음차단을 위한 보강작업을 실시하였고 닥트내부에 행가볼드를 이용한 내부보강도 함께 한 현장입니다 .
수평배관과 입상배관까지 분석도면 lay_out과 같이 시공한 현장의 사진입니다
[ 실제 준공후 청소 완료하는 동영상과 시공완료사진 ]
[ 그리고 내부 후드의 정압테스트 실시 ]
