소음 민원 솔루션 (2) 고층아파트속 학교 급식실 소음 민원이 제기된상태에서 '배기개선을 위해 급식실 FAN을 그 장소에 올려야 하는데' 어떻게 할까요? - 수원지역

송유성[솔바] 2022. 2. 20. 10:08

1.소음민원개요

소음 민원전 급식실 환기개선을 위한 진단으로 옥상에 새롭게 배기휀을 하나 설치하기로 예정하고 있었으나 인근 고층아파트로 부터 옥상의 관리상태, 옥상휀등의 소음등으로 소음발생과 ,도시미관을 깨고 있다는 아파트의 복합민원이 제기된것 상태임.



 - 기존 옥상 배기휀 2대 . 급기휀 1대 에서 발생하는 소음강도는 최대 88dB~82dB

 - 신설배기휀 1대의 소음 72dB

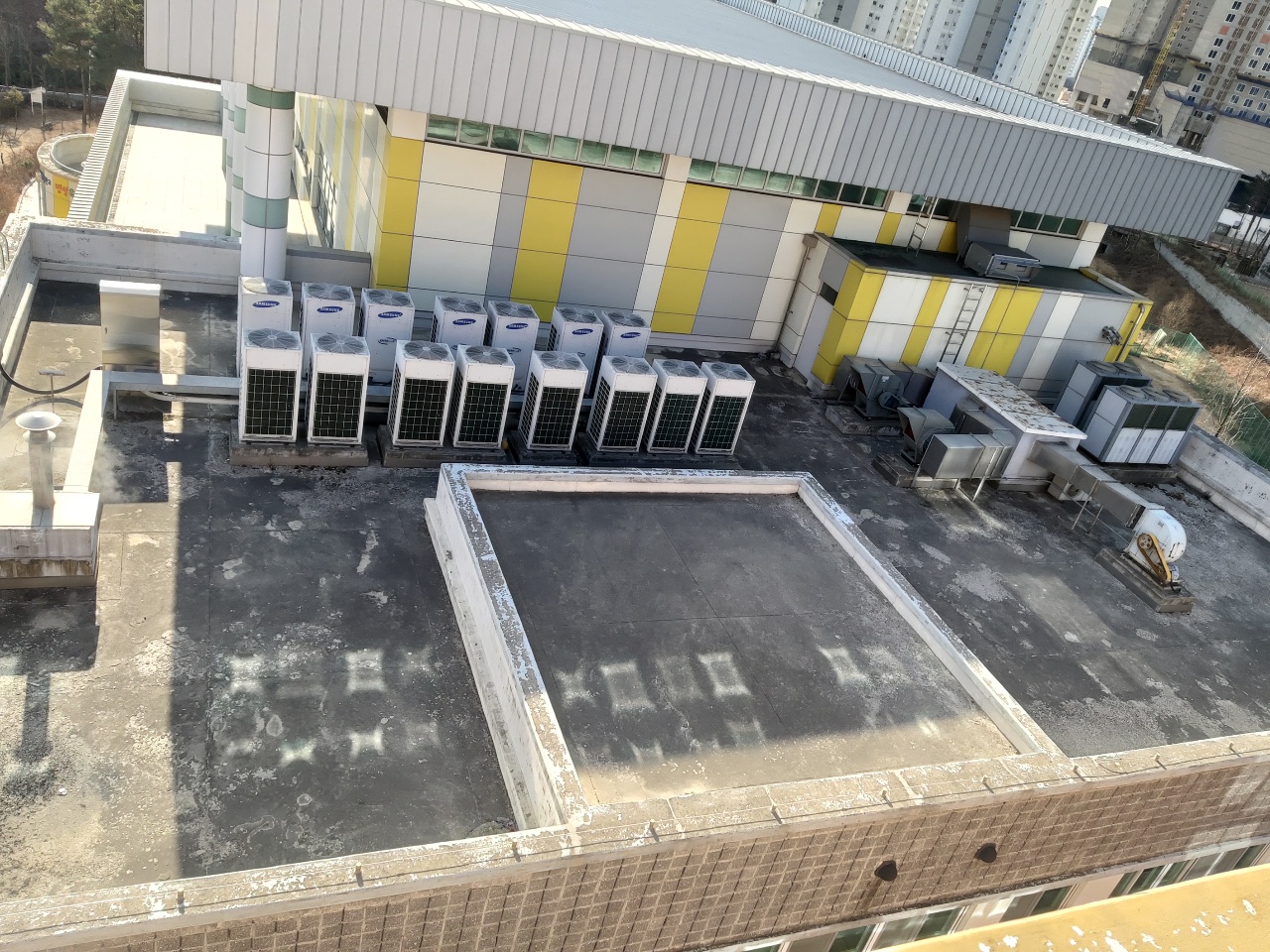

 - 옥상의 바닥의 이끼등으로 인해 지저분해짐이 미관상 불편하다고 민원 제기

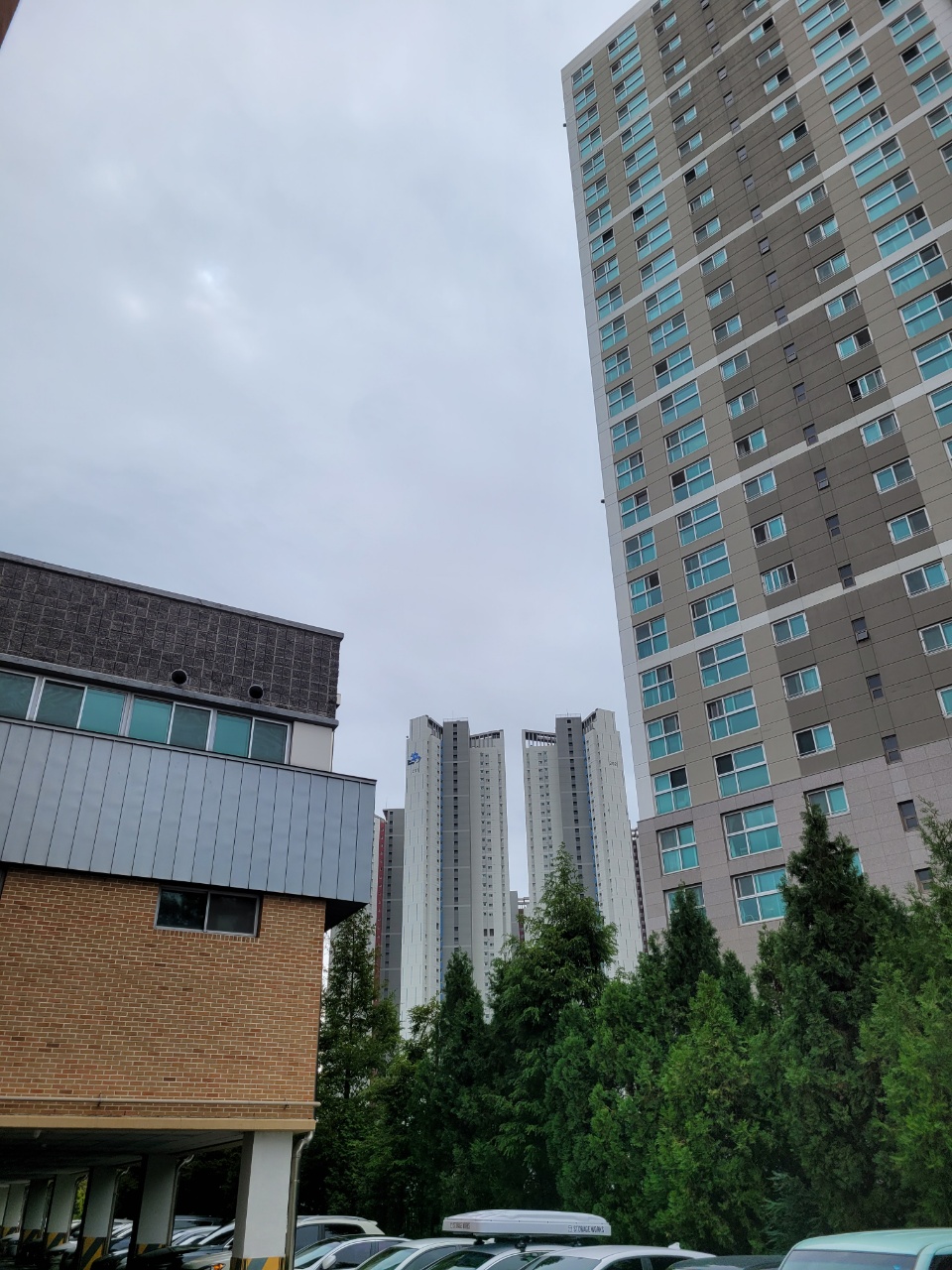

학교 급식실 옥상(3층)과 15m이상 떨어진 상태의 고층아파트 인근 전경

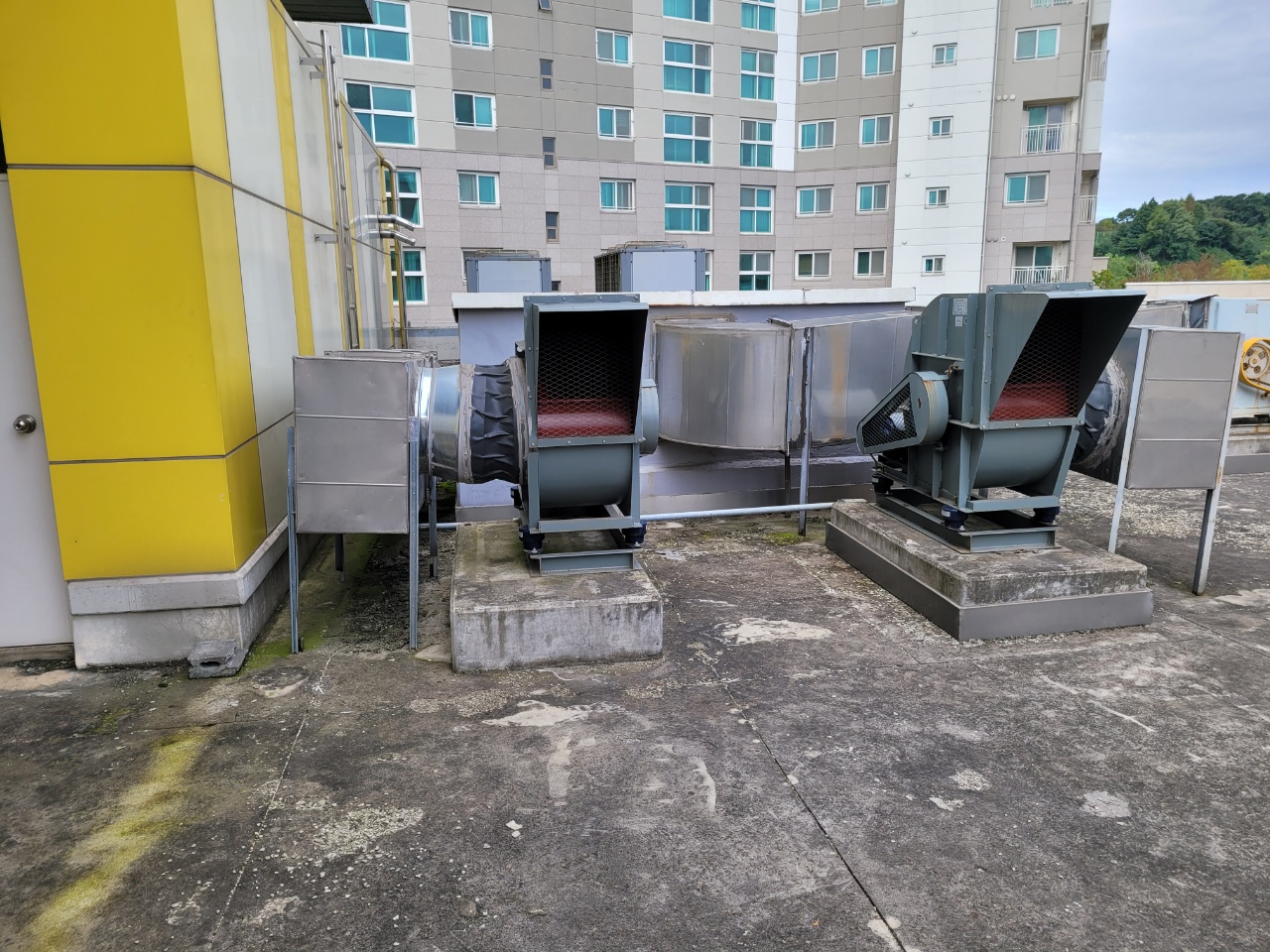

종전의 급식실 배기휀 설치모습

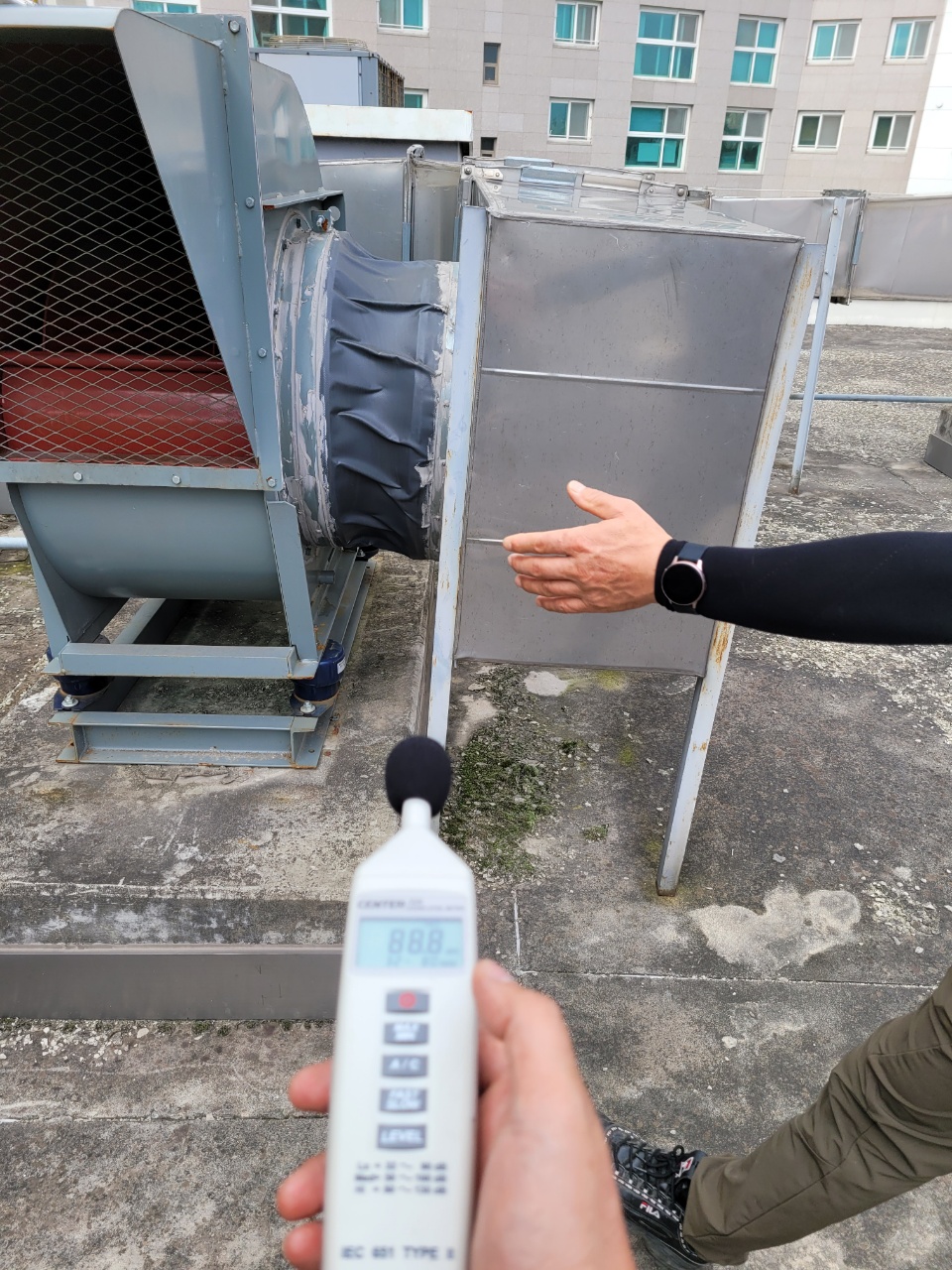

배기휀 소음측정 88.8(dB)

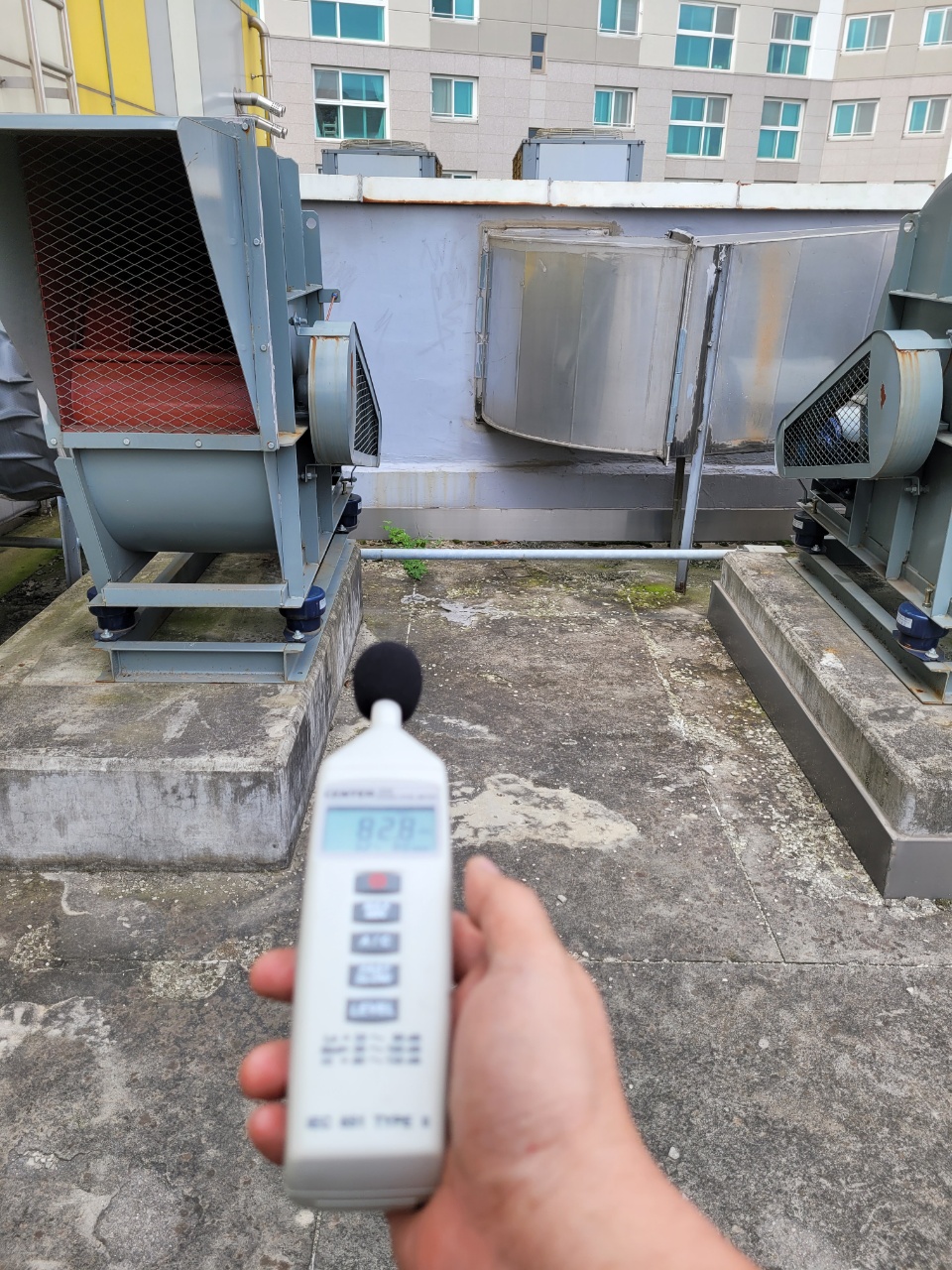

배기휀 소음측정 82.8(dB)



2. 소음원 조사

 - 소음측정 소음음원파악 ( dB(a) , dB(c)측정

 - 소음영향도 측정

 - 배기휀 상태점검, 기계의 파찰,마찰부분 점검



3.분석을 통한 소음해결 시공제안 실시

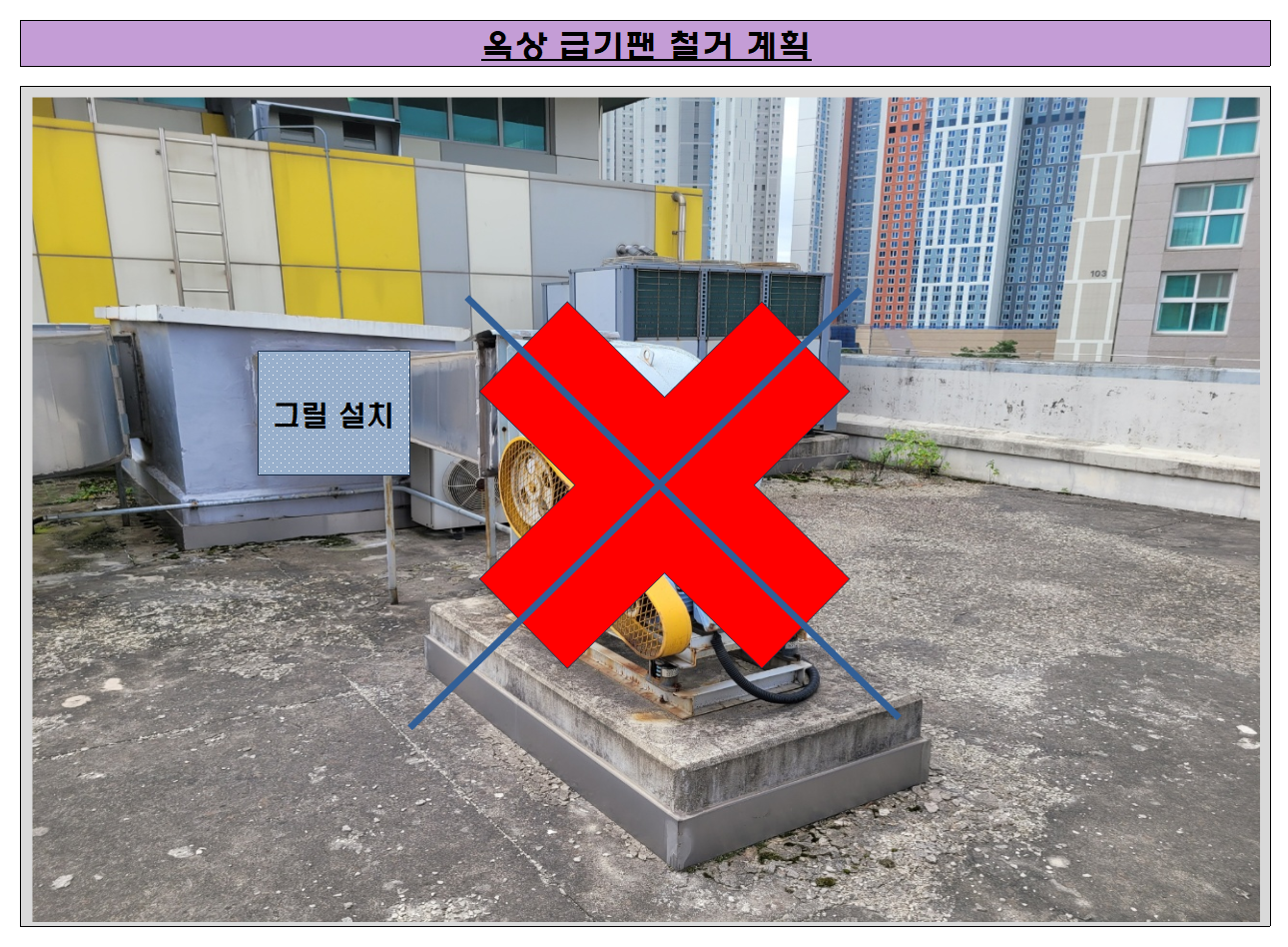

1)급식실에 공급하는 급기휀은 철거하고 급식실 천정속 박스형 시로코휀으로 설치 권유

2)신설배기휀은 급식실 측면으로 입상덕트를 유도하고 옥상 피노티부분에 신설설치하고 흡읍보드덕트패널을 이용하여 소음차단을 실시하도록 제안

4.솔루션

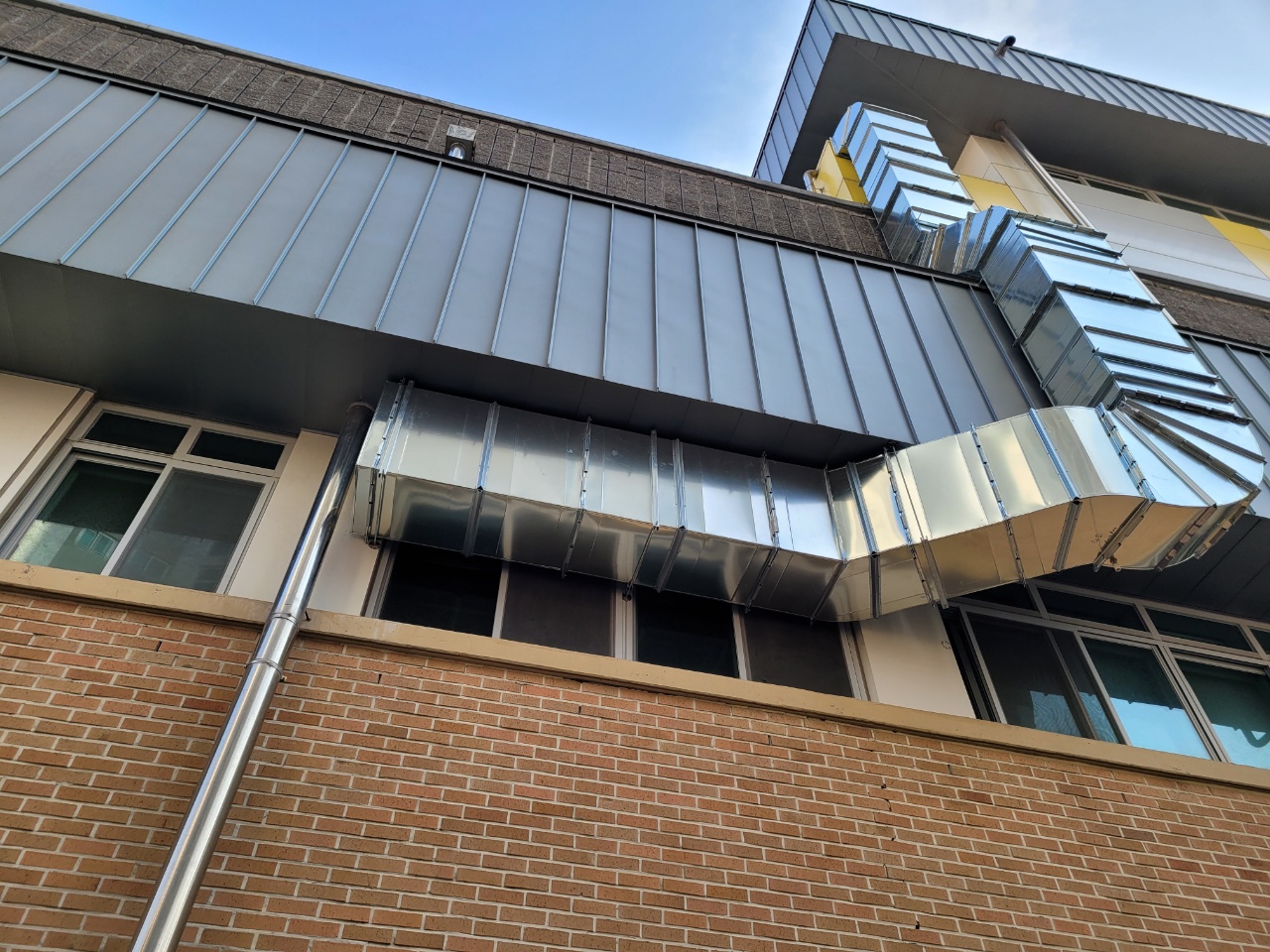

1)급식실 2층에서 배기덕트를 인출하고 입상덕트를 올려서 피노티공간까지 배기덕트 유도

2)피노티공간에 송풍기 앙중작업 실시

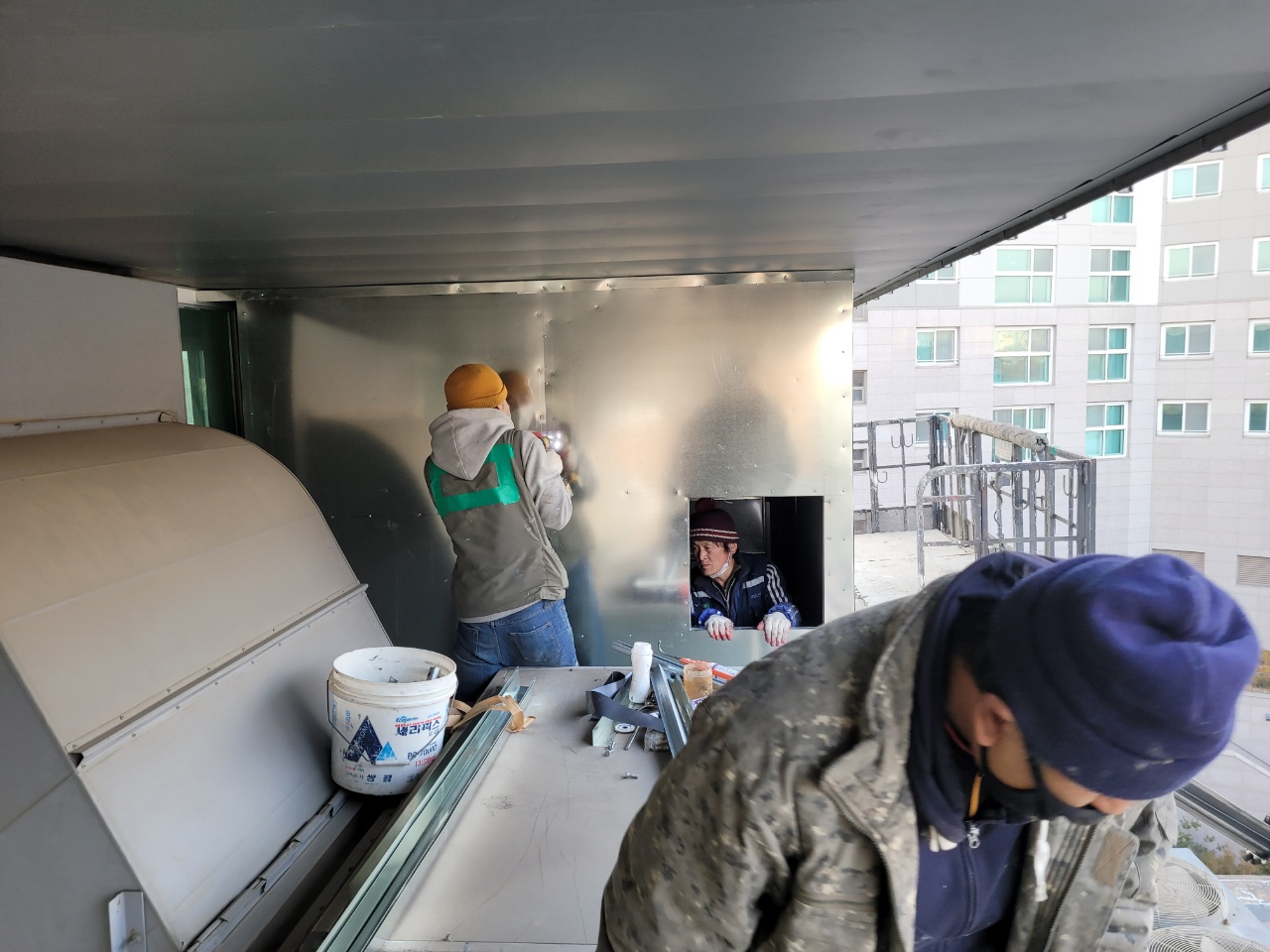

3)피노티 측면 흡음보드덕트패널설치중



4)피노티 2면 흡음보드덕트패널 설치중모습

5)흡입보드전면 막는작업중



6) 스카이장비를 통한 측면 패널설치 작업모습

7)신설배기휀 흡음보드덕트패널로 마감후 모습 ( 건축법상 설치 이상없음 )

종전급기휀은 철거후 급기용 필터박스 설치마감



5.결론







소음민원해결과 급식실 배기성능개선 완료
