결론부터 말씀드리자면 외부에는 내부가 보이는 PE계열의 전기판넬로 1차보호장치로 물이나 청소시 방수가 되도록 하며 2차는 혹시 결로나 습기에 의한 누전을 방지하기 위한 누전차나기일채형 콘센트설비를 설치하도록 합니다
전선관은 누수나 화재,열기등을 보호하기위해 전선관으로 시공하여 벽체에 고정하여 누수,습기, 방수가 가능한 1차 PE보호판넬과 누전차단기 일체형 콘세트를 설치하여 안전한 전기식 가스국솥의 전원공급공사를 하여 누전이나 습기피해가 없도록 하는것이 좋을것입니다
시공방법은 시공절차데로 사진을 나열하면서 시공을 간단히 설명하도록 하겠습니다 , 전기식가스국솥을 동;ㅂ하는 학교나 급식실에서 다음의 시공법을 참조하셔서 안전한 시공이 되도록 합시다.
1) 공간의 지정위치 선정하여 전기식 가스국솥에 좌,우타입인지 파악하고 전선길이를 파악하여 적정한 위치에 콘센트가 들어갈수 있도록 배치 계획을 실시한다.
관리자(영양사샘)가 파악해야할것
1)도입하려는 가스국솥의 전원선 위치와 길이 ,
2)전원선의 위치는 정면에서 좌,우타입인지,
3)그리고 최대길이가 얼마나 되는지

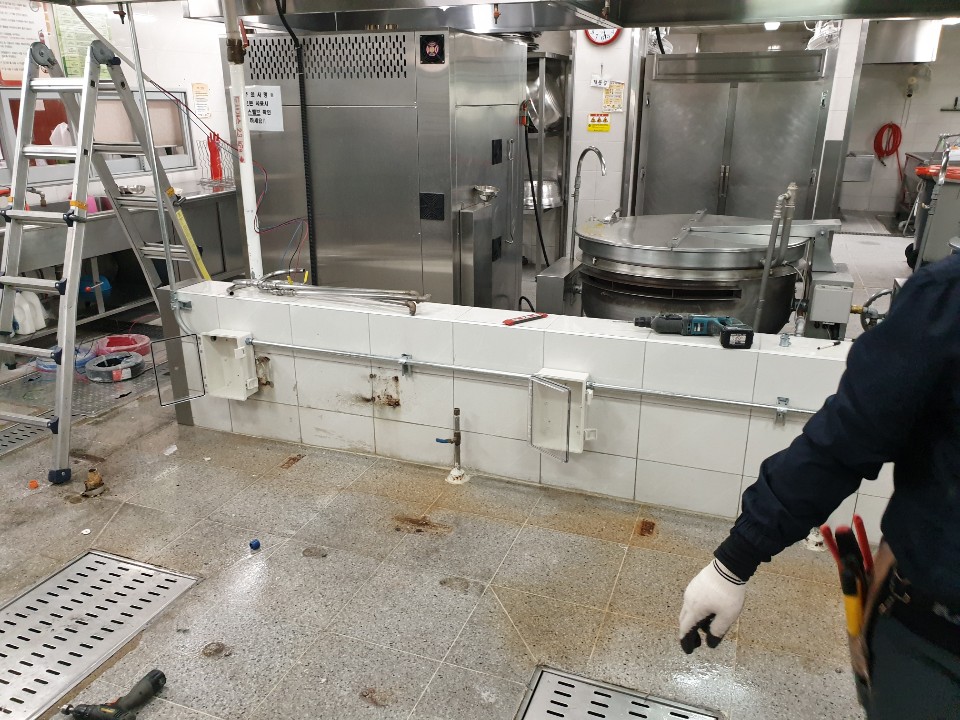

2) 위치 작업을 위한 1번째 콘센트박스 설치중
3)천정에서 아래로 전선관 인출하고 고정을 하여 안전하게 고정실시 : 조리종사원의 동선에 지장이 되지 않도록 전선관 인출작업실시
4) 전기식 가스국솥 정면에서 좌타입으로 콘센트와 박스를 설치하여 간격조정작업실시

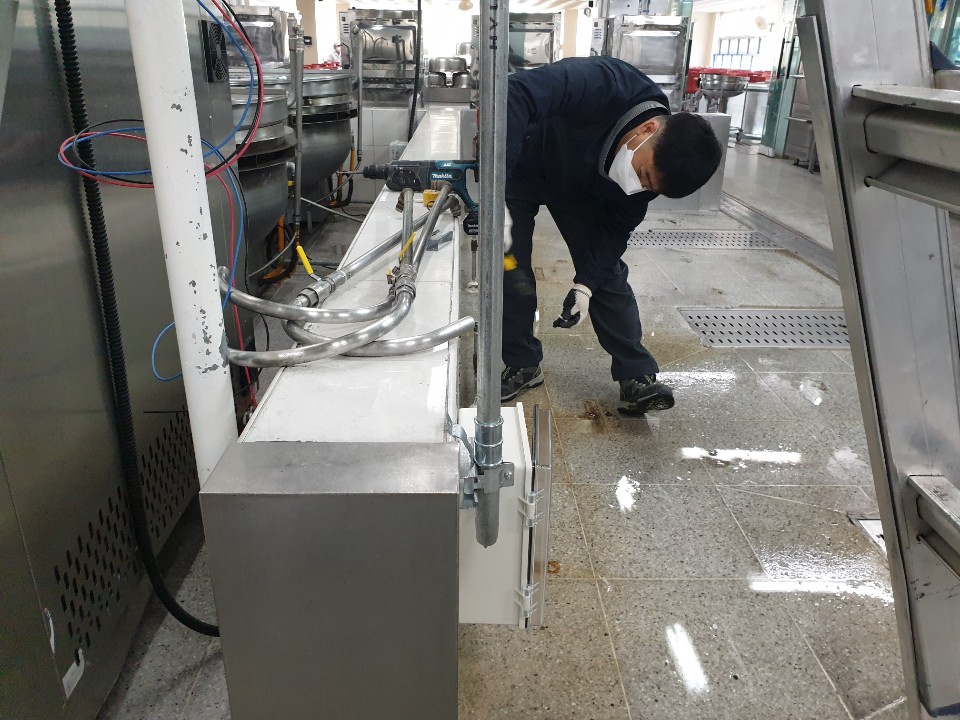

5)전체 위치 배열과 전선관 연결작업 그리고 고정작업실시
6)전기선 입선작업실시 1개의 콘센트가 차단되어도 전체 회로는 살아있게 시공하는 우회회로 설치

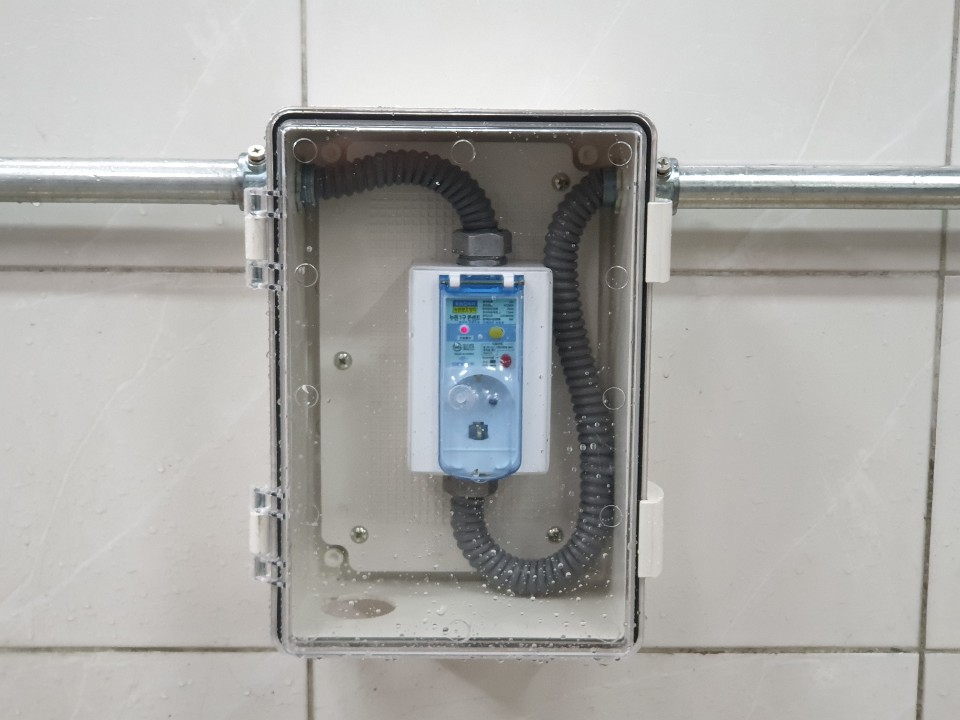

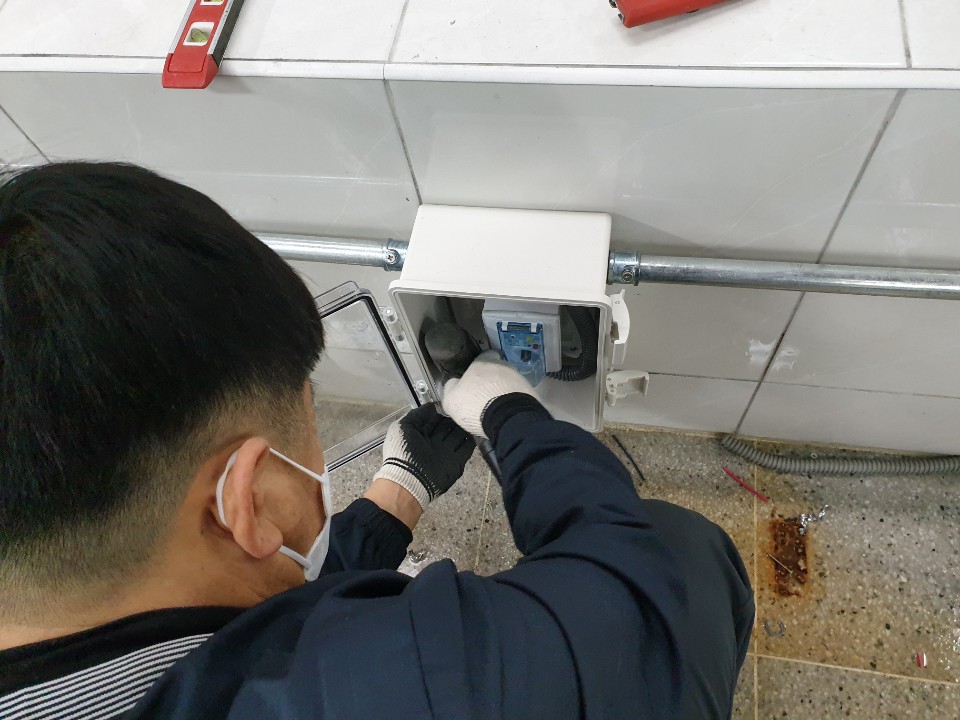

7) 전선 입선 완료및 누전차단기조립 연결
8) 전체 시공완료후 모습
