<솔/특>특허공개(천장용 덕트설치구조)

3개월후면 세상에 선보이게 될 제 특허입니다.



천장용 덕트설치구조

{ A structure for construction of a duct on a ceiling }

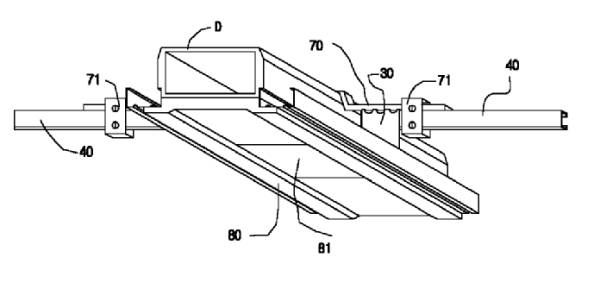

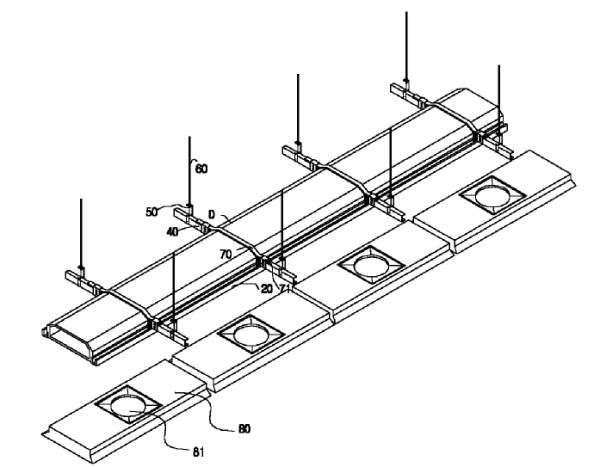

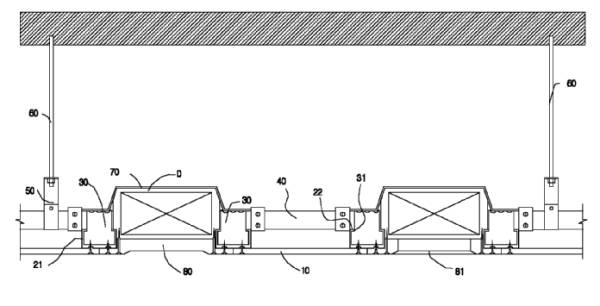

본 발명은 천장용 덕트설치구조에 관한 것으로, 천장마감재(10)를 지지하는 복수개의 지지바(20)와, 상기 지지바(20)를 지지하는 복수개의 캐링(30)과, 상기 1쌍의 캐링(30) 사이에 구비되고, 일측이 상기 지지바(20)의 일측에 지지되는 덕트(D) 및, 상기 지지바(20)를 가로지르는 방향으로 상기 덕트(D)의 양측면에 구비되고 상기 캐링(30)에 결합되는 복수개의 마이너찬넬(40), 상기 마이너찬넬(40)과 행거(50)에 의해 결합되고 천장에서 아래쪽으로 연장되어 구비되는 전산볼트(60), 양단이 상기 마이너찬넬(40)에 결합되고 상기 덕트(D)의 상부 일측을 덮어 지지하는 덕트지지대(70), 상기 덕트(D)의 하부에 구비되고 상기 천장마감재(10)를 관통하여 구비되는 디퓨저(80)로 구성되어, 천장구조에 덕트를 결합하여 설치공간을 줄이고, 공사비를 절감할 수 있으며, 간편하게 시공할 수 있고, 시공시간을 단축할 수 있도록 된 것이다.
